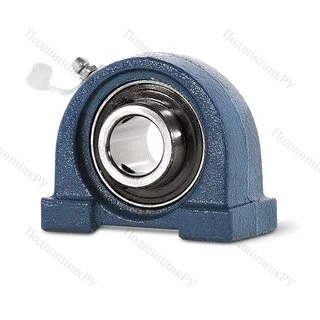

Подшипниковые узлы UCPA
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
В ассортименте российского производителя LPZ представлены подшипниковые узлы типа UCPA, полный модельный ряд которых предлагает заказчикам компания «ПодшипникРУ».
Общая информация о продукции корпусного подшипника UCPA
Изделие состоит из следующих базовых элементов:
- стационарный корпусный подшипник типа РА, конструкция которого во многом аналогична изделию типа «Р».
Главное отличие заключается в отсутствии у него опорных лап. Корпус РА относится к «узкой» серии, и фиксируется на плоскости, параллельной оси вращения вала, болтами. Под них, в его донной части, выполнено два глухих резьбовых отверстия. Это обеспечивает возможность его установки в местах с ограниченным монтажным пространством (пример, конвейеры различного назначения).
Основным материалом для изготовления является серый износостойкий чугун (аналоги иных брендов могут также производиться из пластиков или стали). Вариант исполнения, закрытый. Допускает вторичное смазывание (оборудован специальной тавотницей).
- встроенный корпусный подшипник UC исполнения Y (шариковый однорядный радиального типа).
Имеет уширенное в одну сторону внутреннее кольцо, наружное, со сферической внешней поверхностью, цилиндрическое посадочное отверстие. Фиксируется на валу парой установочных винтов. Для них выполнено два отверстия во внутренней обойме, которые разнесены по окружности последней на 120 градусов.
Узел в сборе рассчитан на условия эксплуатации, относящиеся к нормальным (цифра 2 в маркировке сразу после буквенного обозначения. Пример, UCPA2XX).
