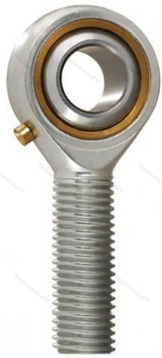

Шарнирный наконечник TSM 16X 1,5 ISB
Подшипниковый узел обладает характерной формой, отличающей его от прочих изделий и включающей в себя длинный штырь (ножку) с катаной внешней резьбой, соединяющуюся с головкой, имеющей гнездо для монтажа тела скольжения в форме сферы. Оцинкованный стальной корпус вытачивается на токарном станке.
Какими дополнительными отличиями обладает Шарнирный наконечник TSM16X1,5 ISB?
- Шарнир с высотой и шириной B(H):21мм является обслуживаемым, имеет специальную масленку и требует регулярной смазки.
- Деталь предназначена для работы с односторонними аксиальными нагрузками при малых темпах вращения в течение непродолжительного времени. Возможны средние или большие углы качения.
- Пара трения в конструкции такого плана – сталь-бронза.
Приобрести модель серии Шарнирный наконечник TSM16X1,5 ISB необходимого Вам размера c внутренним диаметром от d - 0мм до 50мм и наружным от D - 32мм до 125мм, легко с помощью онлайн-корзины на нашем сайте!
D, мм | 32 |
B, мм | 21 |
d2, мм | 40 |
d1, мм | 19.3 |
d1 | 19,3 |
d (h7), мм | 16 |
dk | 28.58 |
C1, мм | 15 |
G (резьба) | M16x1.5 |
Угол поворота (градусы) | 15 |
Динамическая нагрузка C, kН | 21 |
Статическая нагрузка C0, kН | 28 |
Вес, кг | 0.18 |
r1 | 0.3 |
Вид резьбы | наружная |
Пара трения | сталь/бронза |
h1, мм | 66 |
I3 | 40 |
I4 | 85 |
Производитель
|
ISB |
Ширина B
|
21 |
Внешний диаметр D
|
32 |
Размер
|
x32x21 |
Вес, кг
|
0.18 |
Модель
|
TSM16X15 |
EAN
|
LEGS4L5VBD |
